POPIS:

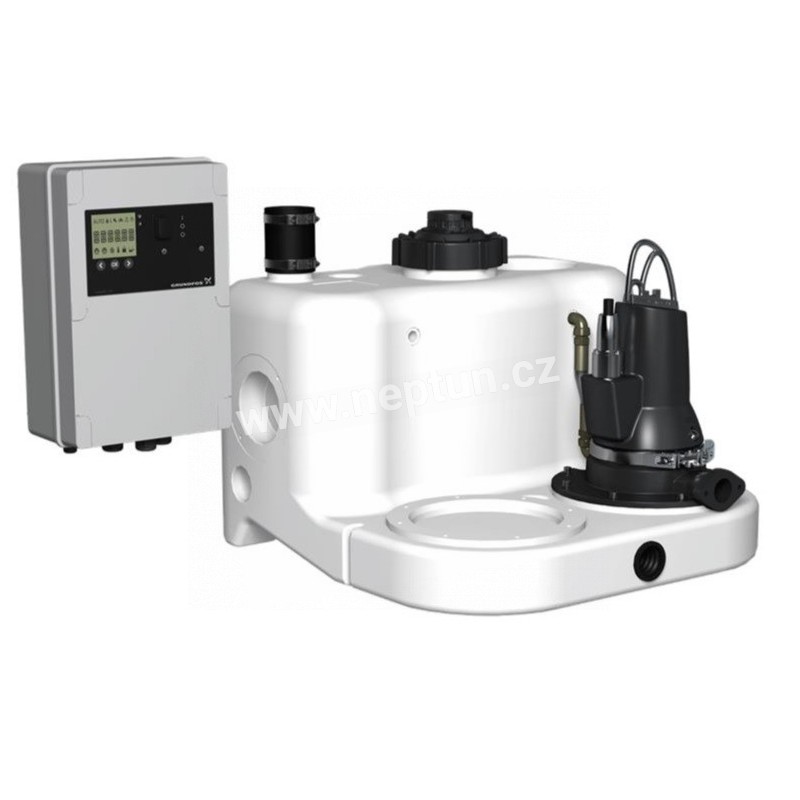

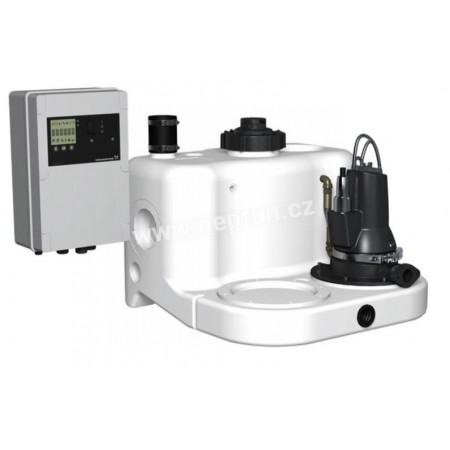

Multilift se dodává jako kompletní jednotka připravená k instalaci a zahrnuje plně integrovanou sběrnou nádrž s brusným čerpadlem a ponorným motorem namontovaným na sběrné nádrži a předzapojenou řídicí jednotku, včetně snímače hladiny. (Zpětné ventily a výtlačné potrubí jsou k dispozici jako příslušenství)

Plně integrovaná sběrná nádrž má všechny potřebné porty pro připojení přívodního potrubí, výtlačného potrubí, odvzdušňovacího potrubí a ručně ovládaného membránového čerpadla (příslušenství).

Na sběrné nádrži je osazeno 7 přívodních hrdel. Zadní vstup DN100 je umístěn na patentovaném vstupním disku pro plynulé propojení všech vstupních potrubí průměru 180-315 mm. Vstupy DN100 a DN50 na každé straně. Vstupy DN150 a DN50 na horní části nádrže. Korozivzdorné polyetylenové sběrné nádrže Multilift jsou plynotěsné, vodotěsné a nepropouštějí zápach, zajišťují menší množství zbytkové vody a menší sedimentaci provedením zkosené spodní části.

Čerpadlo je vybaveno mělnicím zařízením s vírovým oběžným kolem, ponorným motorem a olejovou komorou s fyziologicky nezávadnou olejovou náplní kolem mechanické hřídelové ucpávky. Výstup čerpadla má vnitřní závity 1 1/4 palce.

Řídicí jednotka LC221 s mikroprocesorem je vybavena displejem pro veškerá možná monitorování čerpadla. Čerpadlo a snímač jsou připojeny k řídicí jednotce kabelem a potrubím o délce 10 m. Napájecí kabel má délku 1,5 m a je opatřen zástrčkou (včetně fázového invertoru pro 3fázový motor) Bezkontaktní piezorezistivní snímač tlaku připojitelný uvnitř skříně, monitorovaný řídicí jednotkou s přesností na jeden milimetr a zobrazením na displeji. Neucpávající se tlakové potrubí uvnitř nádrže bez pohyblivých částí v odpadní vodě.

Řídicí jednotka zajišťuje tepelnou ochranu motoru a monitoruje provoz čerpadla. Tepelná ochrana motoru sestává z tepelných spínačů ve vinutí.

Funkce řídicí jednotky:

• zapínání/vypínání jednoho čerpadla s řezacím zařízením na základě spojitého signálu z piezorezistivního snímače
• jističem a/nebo měřením proudu a také připojením tepelných spínačů
• ochrana motoru proti běhu na sucho pomocí omezení doby běhu s následným nouzovým provozem
• 24hodinový automatický zkušební běh během dlouhé doby nečinnosti

nastavení dob zpoždění:

• zpoždění zastavení (doba od dosažení zastavovací hladiny do zastavení čerpadla)
• zpoždění spuštění (doba od dosažení spouštěcí hladiny do spuštění čerpadla)
• zpoždění alarmu (doba od výskytu poruchy do signalizace alarmu) pro zabránění krátkodobému alarmu vysoké hladiny v případě dočasného vysokého přítoku do nádrže.
• automatické měření proudu pro signalizace alarmů

provozní signalizace:

• provozní režim (automatický, ruční)
• provozní hodiny
• impulsy (počet spuštění)
• nejvyšší naměřený proud motoru

výstražná signalizace:

• stav čerpadla (běh, porucha)
• porucha sledu fází a chybějící fáze
• porucha aktivovaná tepelným spínačem
• alarm vysoké hladiny vody
• interval servisu/údržby (volitelný).

• volba automatického resetování alarmů
• protokol poruch pro až 20 alarmů
• volba mezi různými počátečními hladinami
• volba typu připojeného snímače
• kalibrace snímače (přednastavená)
• volba intervalu údržby 0, 3, 6 nebo 12 měsíců).

LC 221 má standardně 4 beznapěťové výstupy pro:

– čerpadlo v provozu – porucha čerpadla – alarm vysoké hladiny – běžná porucha. 6 digitálních vstupů pro následující funkce:
– připojení snímače tlaku (předběžně namontováno) – připojení analogového snímače (4–20 mA nebo 0–5 V) – připojení až čtyř hladinových spínačů nebo tlakových spínačů místo analogového snímače – připojení samostatného spínače hladiny, který bude použit pro detekci zaplavení mimo Multilift. Přečerpávací stanice jsou často instalovány v jímce v suterénu – nejnižší místo v budově. V případě například vtékání zemní vody nebo prasklého vodního potrubí bude řídicí jednotka signalizovat alarm. – připojení externího resetu alarmu – připojení tepelného spínače motoru

Řada Multilift je navržena podle normy EN12050-1, schválena a monitorována externím institutem LGA. Dalšími osvědčeními jsou VDE, GHOST, CB, EMV

Hmotnost pro výpočet ceny přepravy: 92 kg
