Použití:

Limitní snímání jedné havarijní hladiny (min/max).

Popis:

Pro připojení jedné vodivostní sondy MAVE.

Možnost nastavení vstupní citlivosti snímání pro aplikace, kde se používá upravená voda.

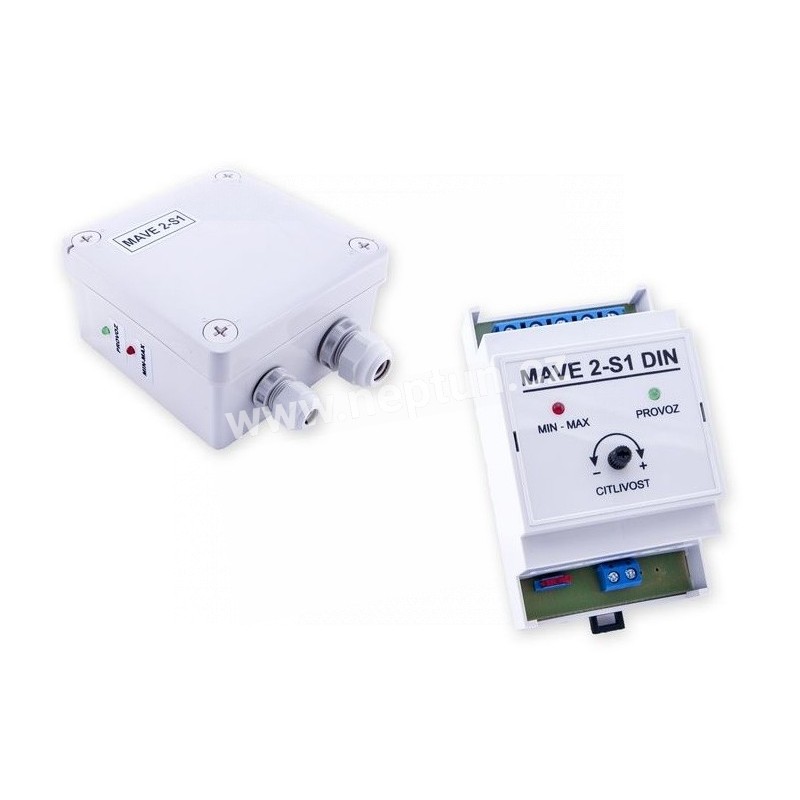

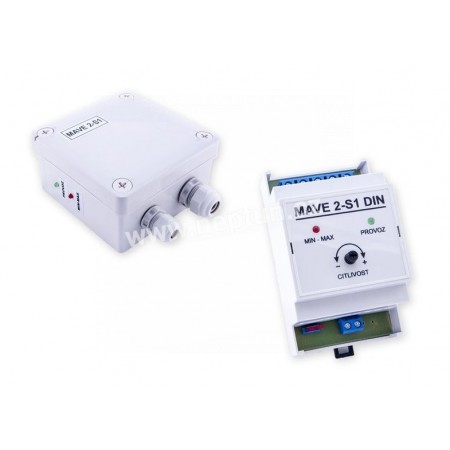

Snímače hladiny MAVE 2-S1 se vyrábějí v provedení pro vnější montáž na pevnou podložku nebo pro montáž do rozvaděče na DIN lištu 35 mm (označení DIN).

• Napájecí napětí: 230 V AC / 50-60 Hz
• Příkon: max. 3 VA
• Výstup: přepínací kontakt relé
• Zatížení kontaktů relé: max. 250 V / 5 A
• Napětí / proud na sondě: 12 V AC / 0,6 mA
• Vstupní citlivost: 5-100 kOhm
• Signalizace:
• LED zelená - napájecí napětí
• LED červená - výstup (sepnuté relé)
• Materiál obalu: plast

MAVE 2-S1
Rozměry S1: 117x117x65 mm
Hmotnost S1: 0,4 kg
Krytí S1: IP55
Vývodky: 1x PG9, 1x PG13,5

MAVE 2-S1 DIN
Rozměry S1 DIN: 53x90x58 mm (3M)
Hmotnost S1 DIN: 0,2 kg
Krytí S1 DIN: IP20

Montážní návod:

Snímač připevněte na pevnou podložku, případně u varianty DIN umístěte do rozvaděče na DIN lištu 35 mm. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky).

Vývody kabelu vodivostní sondy zapojte na svorky 1-2 (viz schéma). Napájení 230 V AC zapojte na svorky 8, 9 (L, N). Připojení snímače k napájecímu napětí signalizuje rozsvícení zelené LED diody.

Po připojení snímače můžete seřídit práh spínání trimrem. Citlivost spínání lze nastavit v rozmezí odporu kapaliny 5-100 kOhm. Po kompletním zapojení a seřízení utáhněte kabelové průchodky a zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.

Popis činnosti:

Minimální havarijní hladina (přepínač v poloze V)
V počátečním stavu je snímací sonda zaplavená, relé snímače sepnuté (propojené svorky 5-6) a svítí červená signalizační LED dioda. Jakmile hladina klesne pod úroveň snímací sondy, odpadne výstupní relé snímače a na jeho svorkách je indikován minimální havarijní stav hladiny (propojením svorek 6-7). Zároveň zhasne červená LED dioda.

Maximální havarijní hladina (přepínač v poloze D)
V počátečním stavu je snímací sonda nezaplavená, relé snímače sepnuté (propojené svorky 5-6) a svítí červená signalizační LED dioda. Jakmile hladine stoupne na úroveň snímací sondy, odpadne výstupní relé snímače a na jeho svorkách je indikován maximální havarijní stav hladiny (propojením svorek 6-7). Zároveň zhasne červená LED dioda.

Schéma zapojení:

Snímač hladiny MAVE 2-S1 je vybaven dvoupolohovým přepínačem (D-V), který umožňuje otáčet funkci výstupního relé.

Upozornění:

Kontakty (5, 6, 7) výstupního přepínacího relé jsou beznapěťové. Při zapojení snímače do okruhu ovládání je tak nutné na kontakty relé přivést napětí (např. propojením svorek 6 a 8).

Stav výstupního přepínacího relé dle polohy přepínače D-V:

Přepínač v poloze V:
- sonda nezaplavená - propojeny svorky 6-7
- sonda zaplavená - propojeny svorky 5-6
Přepínač v poloze D:
- sonda nezaplavená - propojeny svorky 5-6
- sonda zaplavená - propojeny svorky 6-7

Příklad zapojení snímače s ponornými sondami PSK-1 do kalů (1 elektroda) naleznete v sekci Časté dotazy.

Dokumenty ke stažení

• (PDF) Katalogový list
• (PDF) Rozměrový nákres - Snímač hladiny MAVE 2-S1
• (PDF) Rozměrový nákres - Snímač hladiny MAVE 2-S1 DIN
