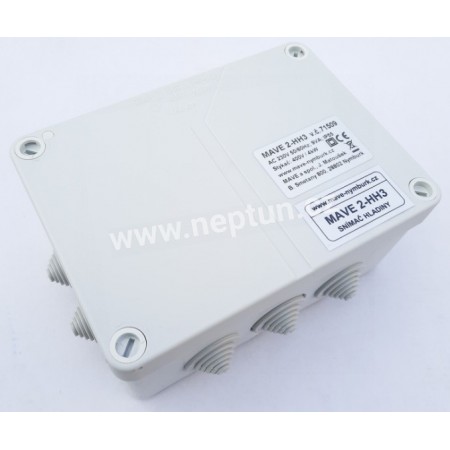

Použití:

Ochrana třífázových čerpadel proti chodu bez vody nebo jejich automatické ovládání.

Popis:

Automatické ovládání čerpadla připojením dvou sond, jejichž vzdálenost určuje spínací diferenci, nebo dvojité sondy (PS-3, PSV-2).

Ponorné sondy nejsou součástí snímače hladiny, nutno zakoupit samostatně

Technické informace:

• Napájecí napětí: 230 V AC / 50-60 Hz
• Příkon: max. 9 VA
• Výstup: 3F stykač
• Zatížení kontaktů: 400V / 4kW
• Napětí / proud na sondě: 12 V AC / 0,6 mA
• Vstupní citlivost: cca 35 kOhm
• Signalizace:
• LED zelená - napájecí napětí
• LED žlutá - výstup (sepnutý stykač)
• Krytí: IP55

Montážní návod:

Ponorné sondy upevněte vázacími páskami nad čerpadlo. Vzdálenost sond určuje rozdíl hladin. Snímač připevněte na pevnou podložku. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky). Nožem odřízněte velikostně odpovídající stupeň vývodek potřebných pro protažení kabelů (pro kabel ponorné sondy první stupeň pro průměr 5 mm). Po kompletním zapojení zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.

Vývody kabelů ponorných sond zapojte na svorky 1-4 (viz schéma). Napájení 230 V AC zapojte na svorky 5, 6 (L, N). Připojení snímače k napájecímu napětí signalizuje rozsvícení zelené LED diody. Kontakty stykače zapojte do okruhu napájení čerpadla.

Popis činnosti - automatické ovládání čerpadla:

Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED dioda a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě dojde automaticky k opětovnému zapnutí čerpadla.

Schéma zapojení:

Svorkové zapojení ponorných sond s třížilovým kabelem (sonda PS-3, sonda PSV-2 do vrtu dvojitá) je dle barevného značení žil:

• svorka č. 1 – modrá
• svorka č. 2 – žlutozelená nebo šedá
• svorka č. 3 – hnědá nebo černá
• svorka č. 4 – nezapojena

Hmotnost pro výpočet ceny přepravy: 1 kg
