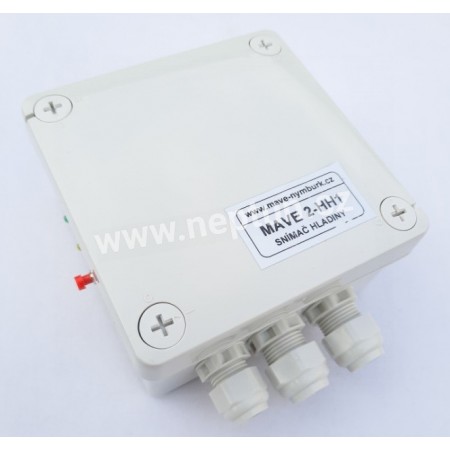

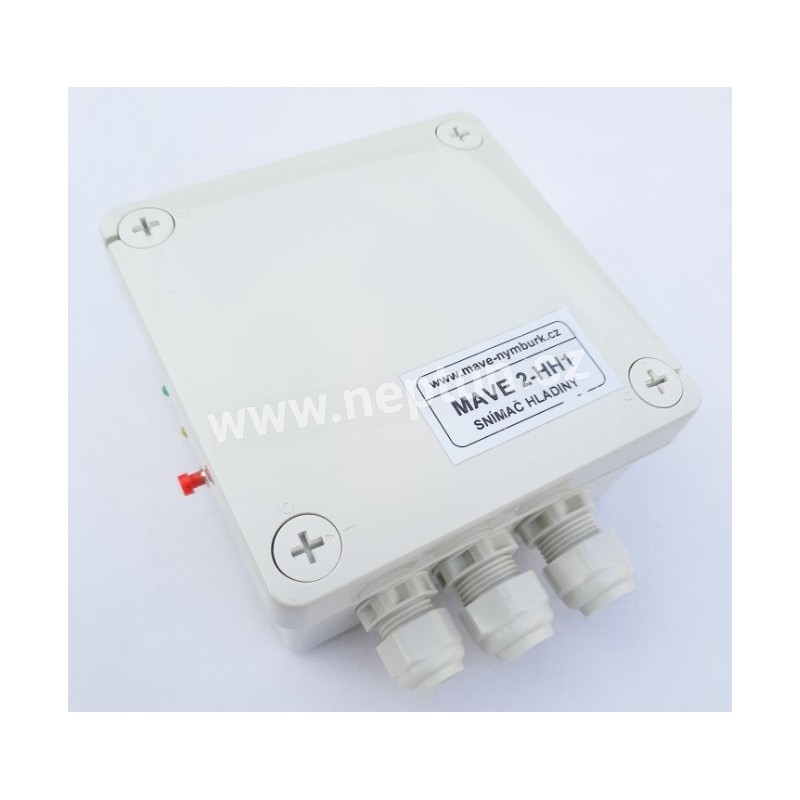

Popis:

Ochrana jednofázových čerpadel s příkonem do 1500 W proti chodu bez vody. Manuální spouštění čerpadla tlačítkem na snímači. Spouštění čerpadla manuálně pomocí ovládacího tlačítka na boku snímače (vždy při vyčerpání vody nebo výpadku napájení snímače).

Ponorné sondy nejsou součástí snímače hladiny, nutno zakoupit samostatně

Technické informace:

• Napájecí napětí: 230 V AC / 50-60 Hz
• Příkon: max. 3 VA
• Výstup: přepínací kontakt relé
• Zatížení kontaktů relé: max. 250 V / 16 A
• Napětí / proud na sondě: 12 V AC / 0,6 mA
• Vstupní citlivost: cca 35 kOhm
• Signalizace:
• LED zelená - napájecí napětí
• LED žlutá - výstup (sepnuté relé)
• Krytí: IP55

Montážní návod:

Ponornou sondu upevněte vázacími páskami nad čerpadlo. Snímač připevněte na pevnou podložku. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky). Pro protažení kabelů vyřízněte nožem do vývodek otvory velikostně odpovídající průměru kabelů (pro kabel ponorné sondy průměr 5 mm). Po kompletním zapojení zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.

Vývody kabelu ponorné sondy zapojte na svorky 2-3 (viz schéma). Napájení 230 V AC zapojte na svorky 7, 8 (L, N). Připojení snímače k napájecímu napětí signalizuje rozsvícení zelené LED diody. Kontakty výstupního přepínacího relé (4, 5, 6) zapojte do okruhu napájení čerpadla.

Popis činnosti - ochrana čerpadla proti chodu bez vody:

Vyčerpávání čerpadlem spustíte stisknutím červeného tlačítka START na boku snímače. Je-li dostatek vody ve studni / nádrži (zaplavená snímací sonda) rozsvítí se žlutá LED dioda a současně relé ve snímači přitáhne (propojí se svorky 5-6) a spojí obvod napájení čerpadla. To čerpá do doby než klesne hladina pod snímací sondu. Při poklesu hladiny pod snímací sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a rozpojí se obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Pro opětovné zapnutí čerpadla po vyčerpání vody nebo výpadku napájení snímače je nutné znovu stisknout tlačítko START.

Schéma zapojení:

Příklad zapojení snímače pro ochranu čerpadla proti chodu bez vody:

Upozornění:

Kontakty (4, 5, 6) výstupního přepínacího relé jsou beznapěťové. Při zapojení snímače do okruhu ovládání je tak nutné na kontakty relé přivést napětí (např. propojením svorek5 a 7).
