POPIS:

HLAVNÍ FUNKCE:

Provozní režim VYPRÁZDNĚNÍ – pro čerpadla umístěná v jímkách a nádržích.

Provozní režim PLNĚNÍ – pro plnění nádrží a systémy zásobování vodou.

Funkce automatického nárazového testu motoru; volitelné doplňkové funkce zapnutí a vypnutí čerpadla (zpoždění zapnutí; zpoždění vypnutí po obnovení napájení; funkce ochranného zpoždění vypnutí; funkce zastavení čerpadla)

MOŽNOSTI NASTAVENÍ:

Vícejazyčné menu; ochrana přístupu heslem; automatická konfigurace parametrů motoru; nastavení min/max. (A); nastavení min. cosφ; nastavení doby zpoždění spuštění; nastavení doby zpoždění zastavení; nastavení max. doby nepřetržitého provozu; maximální počet spuštění za hodinu; maximální počet spuštění za minutu; maximální počet vypnutí; ochrana Klixon;

TECHNICKÉ INFORMACE:

INDIKACE NA DISPLEJI

Napětí (V); frekvence (Hz); spotřeba proudu (A); cosφ motoru; čítač impulzů; provozní doba; tlak (bar); hladina vody (m); poslední alarmy; upozornění na nutnost servisu.

ALARMY, SIGNÁLNÍ VÝSTUPY ALARMŮ A OCHRANY

Zvukový alarm; světelný alarm; výstup alarmového relé; aktivní výstup alarmu 12 V; nastavení zpoždění alarmu; rozlišení příčiny aktivace alarmu; min/max hladina vody; min/max napětí; chyba fáze; chyba frekvence; min/max proud motoru; min cosφ motoru; sepnutí ochrany motoru Klixon; max. počet sepnutí ochrany Klixon; přítomnost vody v olejovém prostoru; max. počet spuštění za hodinu; max. počet spuštění za minutu; max. doba nepřetržitého provozu

Vstupy pro čidla:

- 1x senzor tlaku nebo hladiny s výstupem 4-20 mA 12V

- 4x konfigurovatelný vstup pro plovákové spínače, ponorné elektrody a tlakový spínač

Výstupy

- 1x bezpotenciálový kontakt 12V pro signalizaci poruchy - konfigurovatelný typ poruchy

Rozsah dodávky

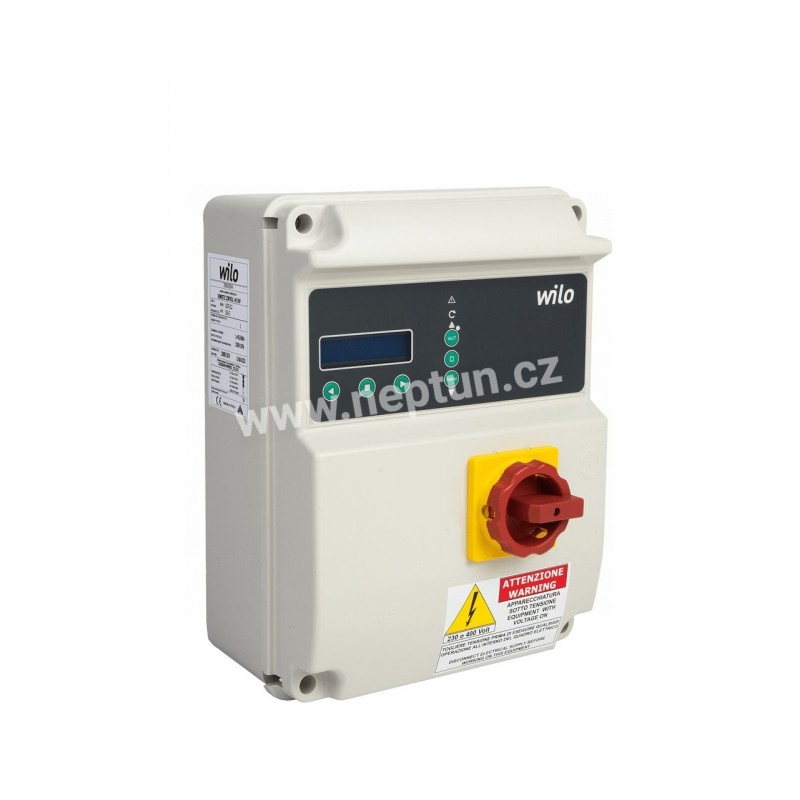

- Řídicí jednotka s hlavním vypínačem (AUTO-0-MAN)

- Návod k instalaci a obsluze

Konfigurace

Senzory dodává uživatel.

Poznámka

Zařízení Domestic Control se smí používat pouze mimo prostředí s nebezpečím výbuchu. Přímé připojení čerpadel v prostředí s nebezpečím výbuchu není možné.

Technické údaje

Maximální počet ovládaných čerpadel: 1

Vstupní/výstupní napětí: 3~400V ±10%

Frekvence: 50 nebo 60 Hz

Min. jmenovitý proud: 2 A

Maximální jmenovitý proud pro čerpadlo: 15 A

Typ spínání: Přímé online (DOL)

Stupeň krytí: IP55

Materiál těla: PC

Délka: 240 mm

Šířka: 175 mm

Výška: 315 mm

Hmotnost pro výpočet ceny přepravy: 2 kg
