POPIS:

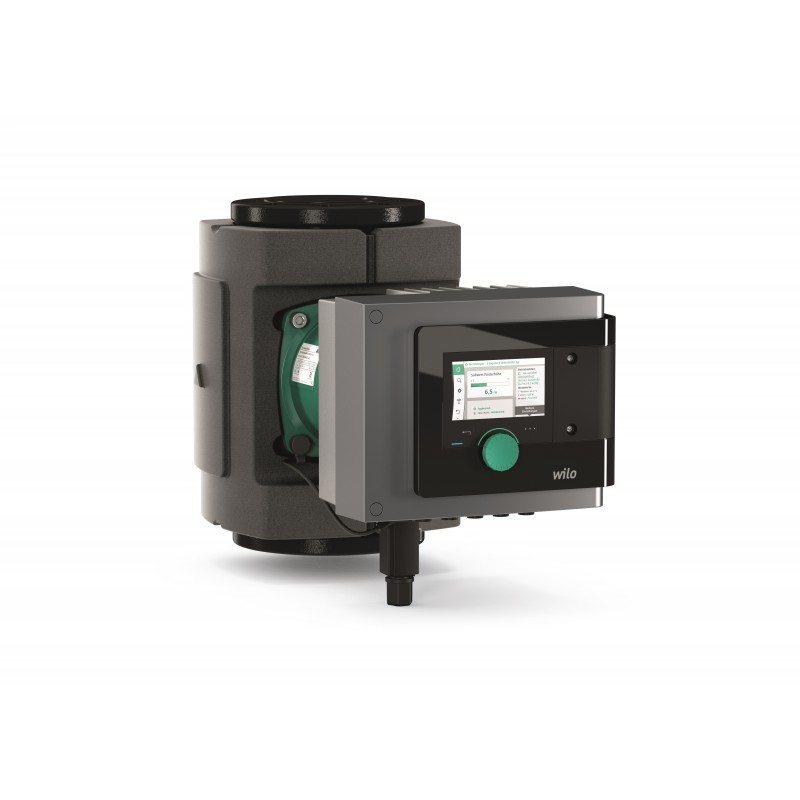

Prémiová varianta chytrého čerpadla Wilo-Stratos MAXO-R7 (R7 = bez interního teplotního čidla)

Vysoce účinné inline mokroběžné čerpadlo s elektronicky komutovaným motorem a elektronickým nastavením výkonu. Lze použít pro topnou vodu, studenou vodu a směsi vody/glykolu. Index energetické účinnosti (EEI) podle typu čerpadla mezi ≤ 0,17 a ≤ 0,19.

Regulační režimy:

• Permanentní, automatické přizpůsobení výkonu podle potřeby zařízení bez zadání požadované hodnoty Wilo-Dynamic Adapt plus (nastavení z výroby). Úspora proudu až o 20 % oproti regulačnímu režimu dp-v.
• Konstantní teplota (T-const.)
• Konstantní teplotní rozdíl (dT-const.)
• Optimalizace čerpaného množství podávacího čerpadla podle potřeby propojením a komunikací s několika čerpadly (Multi-Flow Adaptation).
• Konstantní čerpané množství (Q-const.)
• Řízení dle diferenčního tlaku dp-c ve vzdáleném bodě v potrubní síti (regulace špatného bodu)
• Konstantní diferenční tlak (dp-c)
• Variabilní diferenční tlak (dp-v) s volitelnou možností zadání nominálních provozních bodů
• Konstantní otáčky (n-const.)
• Uživatelem definovaná regulace PID

Funkce:

• Evidence množství tepla (možné s doplňkovým teplotním čidlem čerpaného média Wilo nebo analogovými teplotními čidly např. 2x PT1000)
• Evidence množství chladu (možné s doplňkovým teplotním čidlem čerpaného média Wilo nebo analogovými teplotními čidly např. 2x PT1000)
• Automatické vypnutí čerpadla při zaznamenání nulového průtoku (No-Flow Stop)
• Přepnutí mezi ohřevným a chladicím provozem (automaticky, externě nebo manuálně) (automaticky, možné s doplňkovým teplotním čidlem čerpaného média Wilo)
• Nastavitelné omezení čerpacího výkonu pomocí funkce Q-Limit (Qmin. a Qmax.)
• Provozní režimy zdvojených čerpadel: Paralelní provoz s optimalizací účinnosti pro dp-c a dp-v, hlavní/záložní režim
• Uložení a obnovení nakonfigurovaného nastavení čerpadel (3 body obnovení)
• Zobrazení hlášení poruchy/varovného hlášení tiskacími písmeny včetně doporučení k nápravě
• Funkce odvzdušnění k automatickému odvětrávání komory rotoru
• Automatický útlumový režim (možné s doplňkovým teplotním čidlem čerpaného média Wilo)
• Automatická odblokovací funkce a integrovaná plná ochrana motoru
• Detekce chodu nasucho

Zobrazení:

• Regulační režim
• Požadovaná hodnota
• Čerpané množství
• Teplota (možné s doplňkovým teplotním čidlem čerpaného média Wilo)
• Příkon
• Spotřeba elektřiny
• Aktivní vlivy (např. STOP, No-Flow Stop)

Provedení:

• 2 konfigurovatelné analogové vstupy: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA a běžně dostupný PT1000; napájení +24 V DC
• 2 konfigurovatelné digitální vstupy (Ext. OFF, Ext. Min., Ext. Max, ohřívání/chlazení, manuální přenastavení (objektová automatika odpojena), blokace ovládání (blokace kláves a dálkově ovládaná ochrana konfigurace))
• 2 konfigurovatelná hlásicí relé pro provozní hlášení a hlášení poruchy
• Místo zapojení pro moduly Wilo CIF s rozhraními pro automatické řízení objektu (volitelné příslušenství: moduly CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
• Wilo Net jako systémová sběrnice Wilo pro vzájemnou komunikaci výrobků Wilo, např. Multi-Flow Adaptation; provoz zdvojeného čerpadla a Wilo-Smart Gateway
• Automatický nouzový provoz při zvláštních stavech (lze definovat počet otáček čerpadla) např. při výpadku bus komunikace nebo při hodnotách senzoru
• Grafický barevný displej (4,3 palce) s ovládáním přes manuální ovládání jedním knoflíkem
• Načtení a nastavení provozních údajů a např. vytvoření protokolu o uvedení do provozu přes rozhraní Bluetooth (bez dalšího příslušenství) pomocí aplikace Wilo Assistant
• Integrované řízení zdvojených čerpadel (zdvojená čerpadla jsou již propojená), při použití 2 samostatných čerpadel jako zdvojeného čerpadla, připojení přes WILO Net
• Detekce přetržení kabelu u analogového signálu (v připojení s 2–10 V nebo 4–20 mA)
• Možnost venkovní instalace s ochranou proti povětrnostním vlivům podle návodu k montáži a obsluze
• Předem nastavené datum a hodiny
• Tepelně izolační plášť pro použití v oblasti vytápění

Rozsah dodávky

• Čerpadlo
• Optimalizovaný Wilo-Connector shodný pro všechny konstrukční velikosti
• 2x kabelová průchodka M16 x 1,5
• 2x těsnění v případě přípojky na závit
• Tepelně izolační plášť
• Návod k montáži a obsluze

Volitelné příslušenství:

• Izolace proti chladu ClimaForm k zamezení tvorby kondenzátu
• Modul CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• PT 1000 (B) kontakt povrchu potrubí (pro teplou vodu)
• Senzor PT 1000 (AA) k instalaci do ponorné jímky
• Čidlo diferenčního tlaku
• Smart-Gateway
• Teplotní čidlo čerpaného média Wilo (přídavné pro záznam a zobrazování teploty média, měření množství tepla a chladu a využívání regulačních režimů regulovaných teplotou T-const., dT-const.)

Hmotnost pro výpočet ceny přepravy: 39 kg
